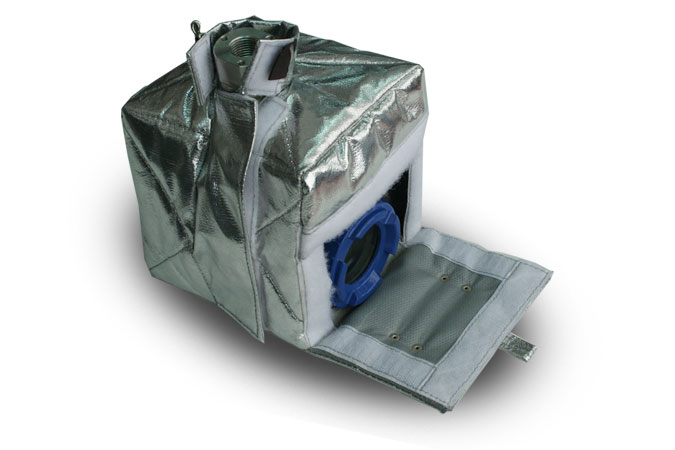

Термочехлы
THERMOTEC®/FIRETEC® - это защитные термочехлы специально разработанные для климатических условий России. Данные термочехлы являются универсальной продукцией, которую можно применять для различных целей и при различных климатических условиях. Помимо этого чехлы обладают высокой степенью надежности, небольшим весом и габаритами, а также низкой стоимостью. Благодаря этим свойствам термочехлы широко применяются в условиях Крайнего Севера.
Назначение термочехлов
Термочехлы THERMOTEC®/FIRETEC® поставляемые нашей компанией разработаны для применения на незащищенных участках трубопроводов, турбин, резервуаров, машин и механизмов, узлах запорной арматуры. Более того данные термочехлы применяются для защиты и обогрева различного рода приборов (например контрольно-измерительных), а также иного рода технологического оборудования.
Термочехлы предназначены для решения следующих задач:
•Для обогрева и защиты оборудования от замерзания (термочехлы для оборудования)
•Для обогрева и поддержания точной, постоянной температуры
•Для защиты от воздействия окружающей среды (дождь, снег и т.д.)
•Для защиты рабочего персонала от воздействия высоких температур производственного или иного рода процессов
•Для защиты рабочего персонала от подвижных механизмов и оборудования
•Для защиты различного рода механизмов и оборудования (термочехлы для КИПиА) в экстренных ситуациях от воздействия открытого пламени во время пожара (противопожарные барьеры)
•Для защиты линий технологического процесса от тепловых потерь
•Шумоизоляция
Технические характеристики.
Термочехлы THERMOTEC®/FIRETEC® полностью соответствуют всем необходимым требованиям, предъявляемым к продукции, которая используется на объек¬тах нефтегаздобычи, нефтехимии и энергетики.
Параметры
|
THERMOTEC
|
FIRETEC
|
Допустимая зона установки
|
В-1а, В-1г
|
Маркировка взрывозащиты
|
2ЕхsIIТ5Х
|
Степень защиты от внешних воздействий
|
IP65
|
Антистатика
|
Менее 109Ом
|
Климатическое исполнение по ГОСТ 15150-69
|
УХЛ 1
|
Допустимый температурный режим эксплуатации
|
-70…+150°С
|
-70…+900°С
|
Коэффициент теплопотерь термоизоляции
|
0,3 Ккал/(м2/час/°С)
|
Срок службы
|
7 лет
|
Напряжение питания электрообогрева
|
220В, 50Гц
|
Преимущества термочехлов THERMOTEC®/FIRETEC®
•Изделия соответствуют требованиям к применению во взрывоопасных зонах
•Бесплатное предварительное проектирование
•Обоснованный выбор толщины термоизоляции
•Исключение незащищенных необогреваемых участков импульсных труб и трубопроводов обеспечивается благодаря комплексному подходу к защищаемому оборудованию со всесторонним анализом
•Полная техническая поддержка и сопровождение изделия
•Возможность выезда на объект
•Возможность предоставления пробных образцов
•Индивидуальный подход к разработке защитного термочехла гарантирует точность изготовления изделия и точек трубных и кабельных вводов "СТРОГО ПО МЕСТУ"
•Широкий спектр температур применения (от -70°С до +900°С) позволяет защитить оборудование от замерзания, высоких температур, а также от открытого пламени в случае пожара
•Виброустойчивость
•Устойчивость к агрессивным химическим средам
•Устойчивость УФ-излучению
•Запатентованная герметичная конструкция
•Отсутствие сквозной прошивки между слоями корпуса
•Высокое климатическое исполнение IP65
•Удобные и долговечные трубные кабельные ввода Качезол-65
•Возможность выполнения изделия с различными вариантами застежек
•Возможность быстрой идентификации места установки оборудования благодаря маркировочным табличкам
•Возможность применения различных вариантов обогрева
•Наличие цифрового терморегулятора с индикатором и возможностью передачи данных о температурных значениях по протоколу RS232
•Наличие модуля для передачи данных по GSM-каналу для дистанционного мониторинга внутренней температуры.
Используемые материалы
Обеспечение широкого спектра температур применения (от -70°С до +900°С), а также эксплуатация в агрессивных атмосферах обеспечивается благодаря использования специальные высококачественных материалов. В зависимости от используемых материалов, а также от температурного диапазона применения, различают два типа термочехлов :
THERMOTEC® - для применения в диапазоне температур от -70°С до +90°С (возможно особое исполнение до +250°С в системах, которые подлежат пропарке)
Термочехлы THERMOTEC® применяется в качестве пассивной термоизоляци для тех участков трубопроводов, резервуаров, которые подвергаются регулярному обслуживанию. Также данные термочехлы применяются в качестве обогреваемых кожухов для различного оборудования с целю защиты их от замерзания, осадков; в качестве кожухов для термостатирования оборудования.
FIRETEC® - для применения в диапазоне температур от -70°С до +900°С
Термочехлы FIRETEC® предназначены для применения в условиях повышенных температур. Более того данные термочехлы идеально подходят для защиты элементов систем противоаварийной защиты, скважин. В случаях возникновения пожара на одной из скважины термочехлы надежно защищают от огневого воздействия неаварийные скважины и т.д.
Материалы THERMOTEC®:
Наружный покровный слой
Для производства наружного слоя термочехла THERMOTEC® используются материалы на основе стеклоткани пропитанные силиконом и покрытый фторопластовой металлизированной смолой. Внешнее сопротивление составляет менее 109 Ом. Материал обладает высокой стойкостью к износу, воздействию кислот, химикатов, солей, нефтепродуктов и иных жидкостей.
Теплоизоляционный слой
Выполнение формы теплоизоляционного слоя происходит из специального легкоформуемый виброустойчивого вспененного каучука на специальном оборудовании и, что особо важно, повторяет по форме объект, который необходимо защитить. В отличии от других органических материалов сохраняет пластичность при низких температурах (до -70°С). Для особых способов применения используются иные теплоизоляционные материалы. Важно обратить внимание на то, что используемые неорганические изоляционные материалы не содержат асбеста и не представляют опасности для здоровья человека. Чаще всего применяется аэрогель и обработанное кремнеземное волокно. Более того всего материалы являются виброустойчивыми. В соответствии с рекомендациями по выбору оптимальной толщины теплоизоляции происходит толщины утеплителя.
Внутренний слой
В случаях, когда внутренний слой контактирует с высокими температурами, используется стеклоткань с фторопластовой пропиткой. Также при необходимости внутренний слой может быть армирован стальной сеткой. Внутренний слой оснащен застежками для крепления нагревательного элемента (взрывозащищенные обогреватели).
Застежки и крепления
В процессе производства термочехлов применяются разнообразные стандартные способы крепления такие как заклепки, ремни с D-образными кольцами, а также вы-сокотемпературные застежки-липучки.
Материалы FIRETEC®
Количество слоев термочехла зависит от максимальной температуры и может варьироваться от 3 до 16.
В качестве основного элемента конструкции огнезащитного термочехла является материал на основе стеклоткани пропитанной фторопластом. Промежуточные теплостойкие слои выполнены из волокнистых материалов таким образом, что плотность материала возрастает по ходу к поверхности огневого воздействия.
Нюансы
•Внутренний теплоизоляционный каркас термочехла THERMOTEC®/FIRETEC® является цельнолитым и повторяет форму защищаемого оборудования
•Защитное покрытие (как внешнее, так и внутреннее) сшивается двойным стежком. Минимальный допуск составляет 3 стяжка на 1 см
•Для обеспечения герметичности изделия внешние швы обрабатываются на станке
•В процессе сшивания используется нить выполненная из параарамидных волокон
•Термочехлы предназначенные для трубопроводной арматуры имеют специальный дренаж в дне чехла. Данная система помогает обнаружить утечку в случае негерметичности арматуры.
•В тех случаях, когда термочехол используется для защиты крупногабаритного оборудования, его выполняют из нескольких частей таким образом, чтобы общее количество частей было минимизировано и для удобства монтажа вес любой части не будет превышать 15 кг.
Застежки
Наиболее важными элементами термочеха являются застежки. Именно застежки должны обеспечивать его герметизацию. Известно, что всеми известные застежки типа "липучки" не гарантируют достаточной герметизации. Более того главный элемент "липучек" - крючок выполнен из полимера, который не предназначен как для работы при достаточно низких (-60°С) температурах, так и для контакта с высокими температурами.
При разработке конструкции темрочехлов THERMOTEC®/FIRETEC® были учтены данные проблемы.
Для тех случаев, когда необходимо использование "липучек", при производстве термочехлов выполняются следующие условия:
- используются только негорючие ленты (YKK). Данные негорючие ленты предназначены для эксплуатации в температурных диапазонах от -70°С до +176°С
- соединение стенок происходит по принципу "паз-гребень"
- обязательное наличие дублирующих стягивающих ремней с кольцами (D-образными) из нержавеющей стали
В тех случаях, когда термочехлы используются в условиях повышенных температур "липучки" не применяются. В термочехлах применяемых для защиты трубопроводной арматуры, с целью минимизации воздушных зазоров и полости между чехлом и оборудованием применяются накидные стягивающие нержавеющие булавки. Более того, по заказу клиента возможно изготовление металлических крюков и петлей для застежки сторон теромчехла. В данном случае соединение сторон термочехла происходит по принципу «паз-гребень».
