Высокотемпературные термостойкие кремнеземные изоляционные материалы

Термопояс  ТП и ТЗП для сварки труб

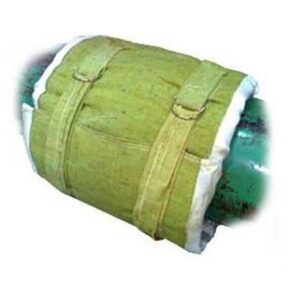

Термоизолирующие пояса ТП

Термопояс марки ТП применяется для предотвращения преждевременного охлаждения сварочного шва, с целью создания теплоизоляции труб в области вокруг сварного шва во время подготовки и сварки стыка труб, защищая стык от внережимного охлаждения.



Производится на основе кремнеземной термостойкой ткани и пропитанного брезента и внутреннего теплоизоляционного слоя.

Преимущества применения термопояса ТП:

- Высокое качество швов при сварке

- Защита труб от напряжений и трещин, вызванных перепадом температур, возникающим после окончания сварных работ;

- Легкость монтажа;

- Срок эксплуатации (100 стыков).



Инструкция по эксплуатации термостойкого пояса ТП

Перед началом процесса сварки, пара термостойких поясов монтируется на изоляционное покрытие труб в районе сварного шва. После завершения сварочных работ, пояса соединяются в районе сварочного шва. Сверху на них надевается еще один термостойкий пояс, совмещая продольные оси стыка и термостойкого пояса.

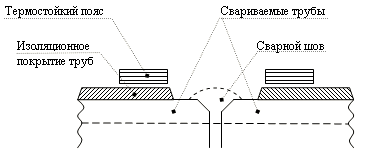

Размещение термостойких поясов в процессе сварки стыка.

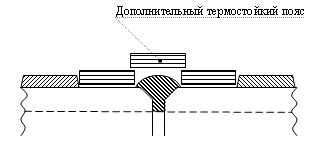

Размещение термостойких поясов в процессе охлаждения сварного стыка.

 Стандартные размеры Термоизолирующего пояса ТП

Марка

Диаметр трубопровода мм.

Длина мм.

ширина мм.

масса кг.

ТП-168

168

650

300 / 600

0.6

ТП-219

219

800

1.3

ТП-273

273

1000

1.6

ТП-325

325

1250

2.1

ТП-426

426

1500

2.5

ТП-530

530

1850

2.8

ТП-720

720

2500

3.1

ТП-820

820

2800

3.4

ТП-1020

1020

3450

3.8

ТП-1067

1067

3600

4.2

ТП-1220

1220

4050

4.6

ТП-1420

1420

4700

5.1



Термозащитные пояса ТЗП

Пояса ТЗП применяют для защиты изоляционного покрытия  трубопровода в процессе сварки от искр и брызг расплавленного металла, при работе с открытым огнём: при использовании подогревателей стыков труб.
Термопояс защитный изготовлен на основе кремнеземной ткани и брезента со специальной защитной пропиткой.

Стандартные размеры Термоизолирующего пояса ТЗП



марка

Диаметр трубопровода, мм.

Длина, мм.

Ширина, мм.

Масса, кг.

ТЗП-108

108

450

300 600

0.1

ТЗП-159

159

600

0.2

ТЗП-219

219

800

0.4

ТЗП-273

273

950

0.5

ТЗП-325

325

1150

0.6

ТЗП-377

377

1350

0.7

ТЗП-426

426

1450

0.8

ТЗП-530

530

1800

1.1

ТЗП-610

610

2050

1.2

ТЗП-630

630

2100

1.2

ТЗП-720

720

2400

1.4

ТЗП-820

820

2750

1.6

ТЗП-1020

1020

3400

1.8

ТЗП-1067

1067

3550

2.2

ТЗП-1220

1220

4000

2.5

ТЗП-1420

1420

4650

2.7

ТЗП-1720

1720

5600

3.4
